Návod pro instalaci a používání sanitárního čerpadla

Děkujeme, že se zajímáte o profesionální výrobek firmy SFA SANIBROY ®, která je na celém světě v tomto oboru špičkou s více než 50ti letou tradicí.

Od 1.7.2005 je nahrazen tento model čerpadla modelem SANIPLUS ® Silence, který plně nahrazuje předchozí typ. Nákup původního modelu po tomto datu byl možný jen do vyprodání zásob.



POPIS

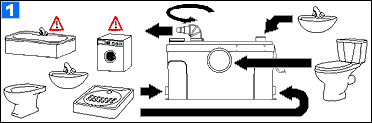

SANIPLUS ® je sanitární kalové čerpadlo určené pro odčerpávání fekálií a splaškových vod z WC a dalších zařizovacích předmětů v prostorách odpovídajících provozu v domácnostech, pro prostory s větším provozním zatížením je určeno čerpadlo SANIBEST ®.

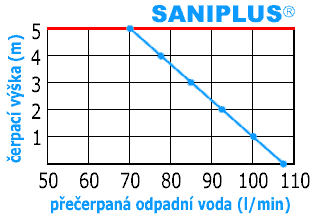

Pro správnou funkci přístroje je třeba respektovat vztah mezi čerpací výškou, vzdáleností a čerpacím výkonem (viz. nákres poměru čerpací výška/vzdálenost a graf průtoková rychlost) a další informace z návodu na sanitární čerpadlo.



INSTALACE

Čerpadlo je určeno k instalaci na vodorovnou podlahu za stojící WC s vodorovným zadním 100 mm odpadem. Nepřipojujte na čerpadlo více než jednu WC mísu. Instalace do jímek, prohlubní a nádrží a jiných míst než za WC mísu není možná. Čerpadlo musí být přístupné pro pravidelné čištění nebo případnou opravu. Pro správnou funkci přístroje při použití WC je třeba alespoň 6 litrů vody na jeden splachovací cyklus.

VNĚJŠÍ DÍLY ČERPADLA SANIPLUS ®

ODPADNÍ VÝTLAČNÉ POTRUBÍ:

Pro zhotovení odpadního tlakového potrubí doporučujeme použít trubky měděné-CU, nebo plastové-PVC 32x1,8 mm.
Použití jiných materiálů je možné za předpokladu, že tento materiál splňuje následující požadavky:

• na materiál je vydáno platné "Prohlášení o shodě" s určením pro odvod splašků
• jeho vnitřní průměr je minimálně 20 mm (v případě použití měděných trubek označuje údaj 20 mm minimální vnější průměr trubky) a vnější průměr současně 28 mm nebo 32 mm (pro vertikální čerpání či pro počátek potrubí v případě pouze horizontální čerpání)
• materiál je pevný (nesmí docházet k průhybům)
• materiál zachovává stejný vnitřní průměr v celé délce odpadního potrubí
  (nejsou povoleny ani nerovnosti ve spojích jednotlivých částí potrubí způsobené svařováním či jiným způsobem spojování)
• materiál je uvnitř hladkostěnný
• materiál umožňuje řešit ohyby oblouky, nikoli koleny 90° - viz. definice oblouku
  (možné je oblouk vytvořit segmentově s využitím kolen 45°)
• materiál je teplotně odolný pro odpadní vodu ze zařizovacích předmětů
  (nad 45°C není PVC vhodné)
• spoje musí být tlakově odolné vodnímu sloupci dle typu čerpadla
  (nevhodné např. potrubí s gumovými spoji)
• spoje nesmí samovolně umožnit rozpojení potrubí

V případě že potrubí může být vystaveno teplotám nižším než 0°C, odstraňte tento problém vhodnou izolací potrubí - v některých případech je samotná izolace neúčinná, proto instalujte topný kabel.

PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ K PŘÍSTROJI:

• Zpětný ventil (díl 21a,b) vyjměte z výstupní trubky (díl 7c) a osaďte jej zpět tak, aby jeho poloha odpovídala poloze na obr. č.2 a 3 v závislosti na požadovaném směru čerpání ve vašem případě.

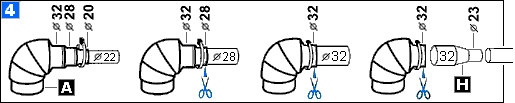

• Vývodní koleno (A) upravte zastřižením jeho konce dle označení a průměru použitého potrubí. Výstup průměru 20mm je možno použít pouze pro měděné trubky (obr. 4).
• Zkontrolujte osazení zpětného ventilu a koleno (A), osaďte na výstupní trubku se zpětným ventilem a zajistěte jej sponou (I), (obr. 2a3).
• Do kolena (A) zasuňte výtlačné potrubí a zajistěte jej sponou, (obr. 4).
• Redukce (H) slouží pro případné napojení na starší typy instalací výtlačného potrubí.

ČERPÁNÍ DO VZDÁLENOSTI BEZ PŘEVÝŠENÍ (horizontální)

V případě potřeby překonat pouze vzdálenost bez čerpání do výšky, veďte potrubí s alespoň 1% spádem do příslušné, vámi zvolené kanalizace. Po cca 5 m doporučujeme zvýšit průměr odpadního potrubí z 32x1,8 mm na 40x1,8 mm (PVC), či jiný srovnatelný v případě použití jiného materiálu. Není to nutné, ale doporučené pro lepší odtok splašků. Po dosažení maximální čerpací vzdálenosti (viz. nákres čerpací výška/vzdálenost) musí dále odpadní potrubí splňovat požadavky normální gravitační kanalizace. Pokud je na výtlačném potrubí nutno provést více ohybů, zvyšte jeho spád.

ČERPÁNÍ DO VÝŠKY nebo DO VÝŠKY A VZDÁLENOSTI:

Potřebujete-li splašky dopravit do výšky a současně do dálky, je třeba nejprve překonat převýšení a následně vzdálenost. Svislé potrubí je třeba vést co nejblíže čerpadlu kolmo vzhůru (max 0,5m od středové osy čerpadla), bez úhybů, do potřebné výšky (obr.5). Pro tuto část odpadního potrubí použijte trubky z vhodného materiálu a správného průměru (viz. odstavec Odpadní výtlačné potrubí). Po dosažení nejvyššího bodu pomocí oblouku přejděte z vertikálního potrubí na horizontální, které veďte s alespoň 1% spádem do hlavní kanalizace. Po přechodu na horizontální potrubí doporučujeme zvýšit průměr potrubí na 40x1,8 mm (PVC) či jinou srovnatelnou v případě použití jiného materiálu. Není to nutné, ale lepší pro odtok splašků (obr.6). Po dosažení maximální čerpací vzdálenosti ve vztahu k výšce čerpání (viz. nákres čerpací výška/vzdálenost), musí horizontální potrubí splňovat požadavky normální samospádové kanalizace. Pokud je na horizontálním potrubí nutno provést více ohybů, zvyšte jeho spád. Chcete-li předejít možnému problému s odsátím zbytkové vody z čerpadla, případně zvukovému efektu po ukončení čerpacího cyklu, instalujte v nejvyšším bodě výtlačného potrubí odvětrání (viz. odstavec Odvětrání …), nebo zvětšete průměr horizontálního potrubí (obr.6).

Veškeré ohyby na odpadním potrubí od čerpadla až po dosažení limitních hodnot čerpání (v případě, že v konkrétní instalaci není limitních hodnot dosaženo, až po zaústění do stávající kanalizace) musí být řešeny oblouky, nikoli 90° koleny ! (viz. definice oblouku).

V nejnižším bodě výtlačného, vertikálního potrubí instalujte výpustný, čistící kus. Tento prvek na potrubí je nutný pro vypouštění odpadní vody z výtlačného potrubí při demontáži čerpadla a případně pro čištění odpadního potrubí (obr. 7).

NAPOJENÍ ODPADNÍHO POTRUBÍ DO KANALIZACE

PŘIPOJENÍ POTRUBÍ ZE ZAŘIZOVACÍCH PŘEDMĚTŮ

• Na boční vstupy osaďte manžety (D) a upevněte je sponami (E) - obr.8
• Do manžet zasuňte přívodní potrubí průměru 40 mm od zařizovacích předmětů a upevněte je sponami (F) - (obr.8)
• Pokud některý z bočních vstupů nepoužijete, uzavřete jej zátkou (G) - (obr.9)
• Pokud potřebujete použít horní vstup, seřízněte víčko nátrubku na víku přístroje, žádné plastové piliny ani kousky plastu z víka přístroje nesmí vniknout do přístroje. Pečlivě začistěte okraje otvoru a dále postupujte dle bodů 1 a 2.

Těsnění na ucpávce doporučujeme namazat kluzným prostředkem na pryžové části, v žádném případě nepoužívejte minerální oleje a vazelíny, těsnění bude nenávratně poškozeno!

V případě použití čerpadla SANIPLUS ® pro pračku, musí být její odpad připojen na boční vstup čerpadla.

Podmínkou spolehlivé funkce čerpadla je minimální vzdálenost dna vany či sprchové vaničky od podlahy na které stojí čerpadlo, 12 cm a spád přívodního potrubí musí činit alespoň 3% - (obr.10).

NAPOJENÍ PŘÍSTROJE NA WC:

Čerpadlo SANIPLUS ® je určeno pouze pro stojící WC s vodorovným zadním odpadem o průměru 100mm.

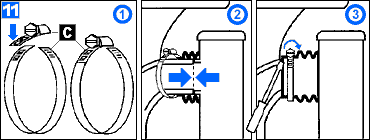

• Připravte šroubovací sponu (C).
• Sponu nasaďte na vývod z WC a manžetu (díl č.35) natáhněte na tento vývod.
• Sponu posuňte na manžetu a důkladně utáhněte.
• Po prvním spuštění nezapomeňte zkontrolovat těsnost spoje.

Aby nedocházelo k přenosu nežádoucích vibrací na okolní předměty a stěny, neosazujte přístroj těsně mezi WC a stěnu.

PŘIPEVNĚNÍ ČERPADLA:

Připevnění čerpadla k podlaze je vhodné provést při instalaci v obytných přívěsech, lodích a na místech, kde hrozí samovolné posouvání přístroje.

Pro případné připevnění postupujte následovně:

• Pomocí vrutů (J) připevněte úchytky (K) na dno přístroje do připravených otvorů.
• Postavte přístroj na místo, označte body pro vrtání, vyvrtejte otvory a pomocí hmoždinek a vrutů přístroj připevněte k podlaze (tyto nejsou součástí příslušenství čerpadla).



ODVĚTRÁNÍ SYSTÉMU ČERPADLA:

Při zanedbání údržby čerpadla dochází k nadměrnému usazování vodního kamene a odpadních sedimentů v přístroji. To může způsobit zápach pocházející z odvětrávacího otvoru čerpadla. Pokud se chcete tohoto jevu vyvarovat (vyskytuje se jen zřídka), proveďte odvětrání systému čerpadla, nebo instalujte adaptér s uhlíkovým filtrem (není součástí dodávky čerpadla).

Odvětrávací otvor naleznete pod víčkem odvětrání (obr.13 - díl B), na víku čerpadla. Na tento otvor nasaďte adaptér s uhlíkovým filtrem, nebo pomocí přechodky (není součástí dodávky čerpadla) napojte odvětrávací potrubí o minimálním průměru 32mm a maximální délce 3 metry. Napojení musí být odpojitelné z důvodu demontáže přístroje. Zakončení odvětrání proveďte do volného prostoru vně objektu v dostatečné vzdálenosti od obytných částí domu, nebo do odvětrání kanalizace o minimálním průměru 100mm. Odvětrání instalujte se spádem směrem k čerpadlu a s použitím oblouků po celé délce potrubí. Na vyústění odvětrávacího potrubí nesmí docházet k podtlaku, nebo přetlaku - tyto skutečnosti mají vliv na správnou funkci čerpadla. Odvětrání instalujte z tvarově pevných trubek (např.PVC nebo CU), aby nemohlo dojít ke zlomení potrubí. V žádném případě nepoužívejte hadice! V případě použití adaptéru s uhlíkovým filtrem, je nutné po určité době filtr vyměnit za nový, filtr lze zakoupit v autorizovaném servisu sanitárních čerpadel SFA SANIBROY ®. Instalace odvětrání nenahrazuje pravidelnou kontrolu a čištění přístroje.

ÚPRAVA TVRDOSTI VODY:

Zejména v místech s vyšší tvrdostí vody je vhodné instalovat na vodovodní potrubí (přivádějící vodu do zařizovacích předmětů napojených na čerpadlo) zařízení na úpravu tvrdosti vody. Tím omezíte usazování vodního kamene v čerpadle, případně minimalizujete možnost poruchy způsobenou vodním kamenem.
Toto opatření nenahrazuje pravidelnou kontrolu a čištění čerpadla, pouze minimalizuje možnost poškození způsobenou zvýšeným usazováním vodního kamene. Tímto nelze zabránit tvoření odpadních sedimentů, které se v malém množství usazují (v závislosti na četnosti používání) běžným používáním čerpadla.

ELEKTRICKÁ INSTALACE:

Čerpadlo SANIPLUS ® je spotřebič třídy I.

Připojení na elektrický rozvod je realizováno pomocí zásuvky 230 V.
Čerpadlo není určeno k umístění v zónách 1 a 2 definovaných prostorů v koupelnách a sprchách dle ČN 332000-7-701. To platí pro čerpadlo i pro umístění zásuvky k jeho připojení na elektrický rozvod. Čerpadlo lze instalovat v zóně 3 koupelny dle ČN 332000-7-701 (min. 0,6 m od okraje vany či sprchové vaničky) a ve všech jiných prostorách. Čerpadla smějí být připojena na samostatný elektrický rozvod, odpovídající platným českým normám a předpisům (ČN 332000-4-41 a normy související). V případě, že spotřebič je umístěn v koupelně, musí být elektrický obvod spotřebiče chráněn proudovým chráničem s jmenovitým vybavovacím proudem nepřesahujícím 30mA.

Zásuvku pro připojení zařízení musí instalovat oprávněný kvalifikovaný pracovník při respektování příslušných norem! Připojení čerpadla k el. síti smí být provedeno až po ukončení vlastní instalace přístroje!

Hnědý :	fáze
Modrý :	nula
Zeleno-žlutý :	ochranný vodič

Vodiče síťového přívodu jsou barevně označeny takto:

UVEDENÍ PŘÍSTROJE DO PROVOZU:

Po dokončení instalace (tj. čerpadlo je napojeno na všechna potrubí a připojeno k el. síti), vhoďte přiměřené množství toaletního papíru do WC a spláchněte. SANIPLUS ® sepne automaticky, čerpací cyklus trvá mezi 10 až 30 sec., dle čerpací výšky a vzdálenosti. V případě, že čerpadlo pracuje déle, zkontrolujte výšku a vzdálenost čerpání, a průchodnost odpadního potrubí. Při kratší době čerpání, zkontrolujte množství vody pro splachování (pro správnou funkci čerpadla je třeba spláchnutí alespoň 6l vody) a těsnost propojovací manžety mezi WC a čerpadlem. Poté uveďte do provozu ostatní připojené zařizovací předměty a prověřte těsnost propojovacího potrubí. Pokud čerpadlo funguje opakovaně správně, je instalace ukončena.



PROVOZ ZAŘÍZENÍ

  OMLOUVÁME SE, na této kapitole se pracuje.

Můžete nahlédnout do návodu na SANIPLUS ® Silence
ve formátu PDF [1,27MB], který je velmi podobný.

Děkujeme za pochopení.

WC připojené na čerpadlo SANIPLUS ® se používá jako klasické WC. Čerpací cyklus začíná automaticky po spláchnutí vody z nádrže WC a po odčerpání odpadní vody automaticky končí.

Čerpadlo SANIPLUS ® je určeno pro čerpání fekálií, vody a toaletního papíru. Odpadky jako chemikálie (kyseliny, žíraviny, prostředky s vysokou koncentrací chloru apod.), oleje, barvy, tampony, prezervativy, hygienické vložky, textilie, tvrdé předměty (např. písek z vytírání, kameny) a další .., mohou způsobit poruchu přístroje, na kterou se nevztahuje záruka.

Zařizovací předměty připojené na čerpadla SFA musí být vybaveny vlastními uzávěry přívodu vody, které je třeba uzavřít při přerušení dodávky el.proudu. Před delší nepřítomností, či delším přerušení dodávky el.proudu je nutno uzavřít hlavní přívod vody a otevřít armatury připojených zařizovacích předmětů. Po odčerpání zbytkové vody armatury uzavřete a odpojte přívod el.proudu do přístroje. Předejdete tím možnosti vyplavení v případě např. poruchy armatury WC či nepřerušovanému chodu čerpadla během Vaší nepřítomnosti při trvalém přítoku vody do přístroje.

Pokud z jakékoli příčiny pracuje motor čerpadla nepřerušovaně (např. ucpání odpadního potrubí, ucpání vnitřních čerpacích rozvodů v přístroji nebo porucha armatury WC či jiného zařizovacích předmětu, přístroj čerpá horkou vodu v rozsahu překračujícím omezení daná návodem), může dojít k překročení limitní teploty uvnitř motoru přístroje. V tom případě pojistka proti přehřátí motor vypne. Po ochlazení motoru (cca 60 min.) automaticky motor obnoví činnost. V průběhu ochlazování čerpadlo není schopno odčerpávat přitékající vodu! Pokud nebude odstraněna příčina vypínání tepelné ochrany, bude se tento proces opakovat a tím hrozí, že dojde k poruše tepelné pojistky a následnému neopravitelnému poškození motoru přístroje, na který se nevztahuje záruka.

ČIŠTĚNÍ ČERPADLA:

Níže uvedené čištění nenahrazuje pravidelnou kontrolu a čištění čerpadla v odborném servisu, vodní kámen a nadměrné usazeniny nečistot nelze odstranit mechanickým způsobem, aniž by nedošlo k poškození dílů čerpadla, o odstranění vodního kamene a nadměrných nečistot požádejte v autorizovaném servisu sanitárních čerpadel.
V záruční době může uživatel provádět čištění pouze vně čerpadla pomocí čistících prostředků přes WC, čištění vnitřních částí čerpadla a jakýkoliv zásah do systému čerpadla není ze záručních důvodů přípustný.

Pro čištění WC doporučujeme používat běžné neagresivní čistící prostředky.

Není dovoleno používat prostředky na bázi kyselin či žíravin (louh a prostředky s vysokou koncentrací chloru např. čističe odpadů).

Postup při čištění přístroje přes WC:
• Uzavřete ventil napouštění WC a armatury ostatních zařizovacích předmětů.
• Odpojte přívod el.proudu do přístroje.
• Nalít 1l čistícího prostředku do WC
  (v případě agresivnějšího prostředku 1 litr vlažné vody s čistícím prostředkem).
• Spláchněte WC a nechte cca 2 hodiny působit.
• Připojte přívod el.proudu do přístroje.
• Otevřete ventil splachování WC a 2x až 3x spláchněte.

Počet čistících procesů závisí na tvrdosti vody či míře sedimentu. Toto čištění doporučujeme provádět 2x ročně.
Pravidelnou kontrolu a čištění sanitárního čerpadla v odborném servisu doporučujeme 1x ročně - ve velmi zatěžovaných prostorách častěji.



DEMONTÁŽ, ČIŠTĚNÍ a MONTÁŽ PŘÍSTROJE:

Při jakémkoli zásahu do čerpadla vždy odpojit přívod el. proudu. V žádném případě neprovádějte zásahy na přívodním el.kabelu, motoru a tlakové komoře se spínačem. V případě potřeby takového zásahu, se vždy obraťte na odborný autorizovaný servis sanitárních čerpadel SFA SANIPLUS ®.

Uzavřete přívod vody do WC.

Odpojte přívod el.proudu do přístroje.

Odpojte a vyprázdněte čerpací potrubí.

Odpojte přívody z ostatních zařizovacích předmětů.

Pokud je přístroj připevněn k podlaze, vyšroubujte šrouby.

Povolte sponu spojovací manžety (C), manžetu stáhněte z vývodu WC. - nyní vyjměte přístroj zpoza WC a vylijte zbývající vodu z přístroje.

Povolte spodní sponu výstupního hrdla (E), sejměte výstupní hrdlo (B), gumovou výstupní trubku (č.7c) vmáčkněte dovnitř přístroje a opatrně sejměte víko přístroje (je pouze zacvaknuto zámky).

Opatrně vtlačte do přístroje gumovou průchodku (č.18) přívodního síťového kabelu na boku přístroje a kabel protáhněte vzniklým otvorem.

Opatrně vyjměte celý blok čerpadla.
! - čepele nože jsou velmi ostré, proto při kontaktu s motorem postupujte velmi opatrně a použijte ochranné rukavice.

Čištění a zpětná montáž systému:
• Zbavte motor nánosu sedimentu či vodního kamene.
  ! - při mechanickém odstranění může dojít k poškození povrchu čerpadla a vodní kámen se zde bude usazovat rychleji.
• Pootočením sejměte kryt čerpacího kola (č.11) a vyčistěte jej spolu s čerpací trubkou (č.7c).
  ! - pozor na původní osazení, aby jste byli schopni jej správně nasadit zpět.
• Stabilizujte řezací hlavu (č.5a) a vytočte čerpací kolo z hřídele. Odstraňte případné nečistoty z hřídele a z prostoru pod čerpacím kolem (č.10).
  ! - pozor na ztrátu podložky čerpacího kola (č.13).
• Osaďte zpět čerpací kolo (stabilizujte řezací hlavu a čerpací kolo natočte zpět na hřídel) a jeho kryt.
• Opatrně sejměte sběrný koš (č.4) a případně jej vyčistěte.
  ! - nepoškoďte uchycení koše k motoru.
• Pomocí šroubováku vyklepněte pojistnou závlačku řezací hlavy (č.5c), řezací hlavu (č.5a) tahem sejměte a odstraňte případné nečistoty z prostoru pod řezací hlavou (zejména vlákna namotaná na hřídeli řezací hlavy).
  ! - neztraťte vodící kolík řezací hlavy osazený v hřídeli (č. 55).
• Osaďte zpět řezací hlavu a sběrný koš.
• Při zpětné montáži postupujte v pořadí kroků číslo 9 až 1 odstavce Demontáž systému.

Přívod el. proudu smí být zapojen až po úspěšném dokončení montáže přístroje.

pro snazší nasazení víka nádoby doporučujeme těsnění namazat kluzným prostředkem na pryžové části, v žádném případě nepoužívejte minerální oleje a vazelíny, pryžové části budou nenávratně poškozeny!.

Po dokončení montáže a instalace vyzkoušejte funkci přístroje. V případě problému kontaktujte odborný servis čerpadel SFA SANIBROY ®.

NEJBĚŽNĚJŠÍ ZÁVADY

Většina závad má jen několik málo příčin:

Instalace v rozporu s návodem:	Používání v rozporu s návodem:
Chybně:  provedená instalace výtlačného odpadního potrubí od čerpadla,  zvolený typ čerpadla,  instalované přívodní odpadní potrubí,  napojení zařizovacích předmětů,  umístění čerpadla, . . .	Splachování tvrdých a nerozpustných předmětů, chemikálií, barev, apod.

Jejich odstranění záleží na stupni poškození přístroje a šikovnosti uživatele (nutno uvážit možné poranění uživatele, nebo poškození přístroje neznalostí demontážního, montážního postupu a následující nutné výměny poškozených dílů).

Používáním čerpadla s poškozenými díly dochází k přetěžování systému čerpadla a následnému poškození dalších dílů nebo neopravitelnému poškození čerpadla.

Při poruše čerpadla odpojte čerpadlo od elektrické sítě a uzavřete přívody vody do čerpadla.

Závada	Příčina	Odstranění
motor hučí, neotáčí se, voda zůstává stát ve WC míse	1 - cizí těleso blokuje mísící kolo s nožem nebo čerpací kolo 2 - poškozené ovládání elektromotoru nebo elektromotor	1 - sejmout víko přístroje a odstranit cizí těleso 2 - odborný servis
motor(čerpadlo) pracuje přerušovaně, voda z mísy odtéká pomalu	1 - odpad z WC nebo sběrný koš přístroje jsou neprůchozí 2 - poškozené ovládání čerpacího cyklu	1 - vyčistit odpad z WC sejmout víko přístroje a vyčistit sběrný koš 2 - odborný servis
motor(čerpadlo) pracuje déle než je obvyklé (max.25 sec), nevypíná	1 - netěsnost v systému čerpadla 2 - čerpadlo či odpadní potrubí je neprůchozí 3 - výška či vzdálenost čerpání přesahuje limitní hodnoty 4 - poškozené ovládání čerpacího cyklu nebo elektromotoru čerpadla 5 - přehřátí elektromotoru	1 - zkontrolovat, přetěsnit systém, vyměnit vadné díly 2 - vyčistit čerpadlo či potrubí 3 - zkontrolovat výšku či vzdálenost čerpání a instalovat dle návodu 4 - odborný servis 5 - vypnout čerpadlo, zavřít armatury, vyčkat ochlazení min.2hod.
čerpadlo samovolně, přerušovaně spíná, pulsuje	1 -netěsní armatury WC či zařizovacích předmětů - protékají 2 -nefunkční zpětný ventil	1 - zkontrolovat těsnost armatur 2 - zkontrolovat zpětný ventil, vyčistit či vyměnit
čerpadlo pracuje s rušivými zvuky, hlučný chod čerpadla	1 - cizí těleso v přístroji 2 - přehřátí elektromotoru	1 - sejmout víko přístroje a odstranit cizí těleso 2 - vypnout čerpadlo, zavřít armatury, vyčkat ochlazení min.2hod.


   NAHORU

ZÁRUKA

Na sanitární čerpadlo SANIPLUS ® poskytujeme záruku 2 + 1 rok na náhradní díly. Při instalaci nebo revizi instalace naší firmou (tj. Servis sanitárních čerpadel, Jaroslav Řezáč & Milan Hurt)
se záruka prodlužuje na 3 roky, za předpokladu dodržení podmínek uvedených v záručním listě a provedení instalace a provozování čerpadla dle návodu na sanitární čerpadlo.

V záruční době není dovoleno sanitární čerpadlo otvírat, nebo s ním jakýmkoliv způsobem manipulovat. Sanitární čerpadlo musí být instalováno a používáno v souladu s návodem v opačném případě zaniká záruka na čerpadlo a provedené opravy! Při porušení záručních podmínek vám nemůžeme zaručit správnou a spolehlivou funkci sanitárního čerpadla.

Další návody:    Vyber návod SANIBROY do 1.7.2005 SANIBROY Silence /PDF/ SANITOP do 1.7.2005 SANITOP Silence /PDF/ SANIPLUS do 1.7.2005 SANIPLUS Silence /PDF/ SANIPRO do 1.7.2005 SANIPRO Silence /PDF/ SANIPACK /PDF/ SANIPACK PLUS /PDF/ SANISHOWER /PDF/ SANIDOUCHE (SANISHOWER) SANIVITE do 1.7.2005 SANIVITE Silence /PDF/ SANISPEED Silence /PDF/ SANICOM /PDF/ SANICOM 2 /PDF/ SANICONDENS /PDF/ SANICONDENS Best/PDF/ SANICONDENS Mini/PDF/ SANICONDENS CLIM Deco/PDF/ SANICONDENS CLIM Pack/PDF/ SANICONDENS CLIM Mini/PDF/ SANICOMPACT 43 /PDF/ SANICOMPACT 43 ECO+ /PDF/ SANICOMPACT 43 WO /PDF/ SANICOMPACT PRO /PDF/ SANICOMPACT PRO WO /PDF/ SANICOMPACT STAR /PDF/ SANIWALL PRO /PDF/ SANIBEST /PDF/ SANIBEST PRO /PDF/ SANIBEST do 1.7.2005 SANICUBIC PRO /PDF/ SANICUBIC CLASSIC /PDF/ SANICUBIC 1 /PDF/ SANIALARM /PDF/ SFA ANTIKALK /PDF/ SFA ANTIKALK DELTA 70 /PDF/ DELTA 80 /PDF/ SANIMATIC WC /PDF/ SANIMATIC LV /PDF/ TRAYMATIC INT /PDF/ TRAYMATIC Extern /PDF/ SANIACCESS 1 /PDF/ SANIACCESS 2 /PDF/ SANIACCESS 3 /PDF/ SANIACCESS Pump /PDF/

TECHNICKÁ DATA

Použití doporučené výrobcem:
WC, umyvadlo, bidet, pisoár, sprcha.

Použití maximální: WC, umyvadlo, bidet, pisoár, sprcha, vana, pračka.

Max. výška čerpání	5 m
Max. délka čerpání	100 m
Max. teplota splašků	cca 40° C *
Hmotnost	8,1 kg
Hladina hluku	56 dBA
Příkon	550 W
Napětí	230 V
El. krytí	IP 44
El. klasifikace	třída I

* 40°C doporučeno výrobcem (60°C po dobu vypuštění odpadní vody z pračky v domácím provozu)

ROZMĚRY

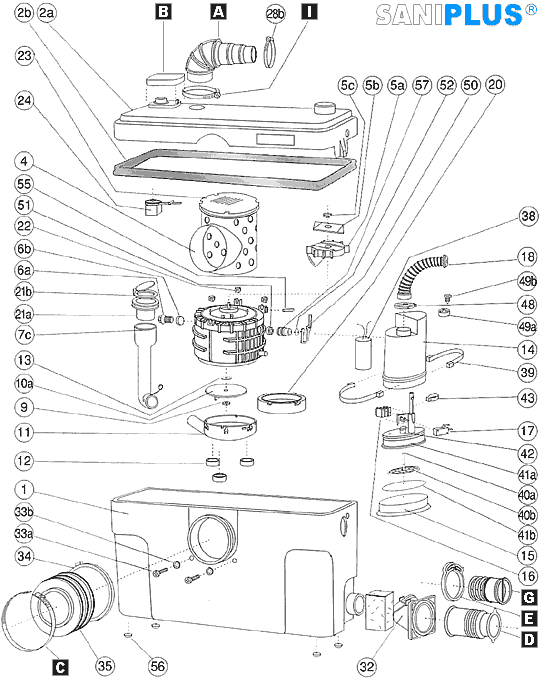

ROZKRESLENÍ

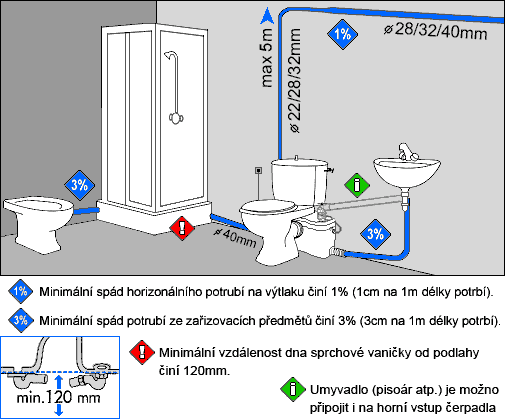

PŘÍKLAD INSTALACE
