Návod pro instalaci a používání sanitárního čerpadla

Děkujeme, že se zajímáte o profesionální výrobek firmy SFA SANIBROY ®, která je na celém světě v tomto oboru špičkou s více než 50ti letou tradicí.

Od 1.7.2005 je nahrazen tento model čerpadla modelem SANIVITE ® Silence, který plně nahrazuje předchozí typ. Nákup původního modelu po tomto datu byl možný jen do vyprodání zásob.



POPIS

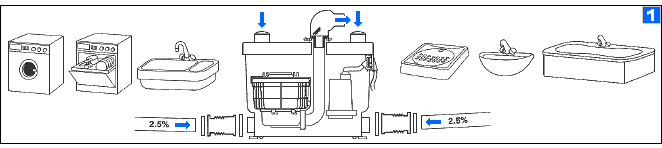

SANIVITE ® je vysoce výkonné sanitární kalové čerpadlo určené pro odčerpávání odpadních vod z kuchyňských dřezů, praček, myček nádobí, van, sprchových koutů, kabin a umyvadel. Je možné jej instalovat kdekoli v bytě či domě.
SANIVITE ® má k využití čtyři vstupy pro připojení zařizovacích předmětů o průměru 40 mm a jeden výstup pro připojení odpadního tlakového potrubí o vnějším průměru 32 mm. Pro správnou funkci přístroje je třeba respektovat vztah mezi čerpací výškou, vzdáleností a čerpacím výkonem (viz. nákres poměru čerpací výška/vzdálenost a graf průtoková rychlost).



INSTALACE

ODPADNÍ VÝTLAČNÉ POTRUBÍ:

Pro zhotovení odpadního tlakového potrubí doporučujeme použít trubky měděné-CU, nebo plastové-PVC 32x1,8 mm.
Použití jiných materiálů je možné za předpokladu, že tento materiál splňuje následující požadavky:

• na materiál je vydáno platné "Prohlášení o shodě" s určením pro odvod splašků
• jeho vnější průměr je 32 mm a současně vnitřní průměr je alespoň 28 mm
• materiál je pevný (nesmí docházet k průhybům)
• materiál zachovává stejný vnitřní průměr v celé délce odpadního potrubí
  (nejsou povoleny ani nerovnosti ve spojích jednotlivých částí potrubí způsobené svařováním či jiným způsobem spojování)
• materiál je uvnitř hladkostěnný
• materiál umožňuje řešit ohyby oblouky, nikoli koleny 90° - viz. definice oblouku
  (možné je oblouk vytvořit segmentově s využitím kolen 45°)
• materiál je teplotně odolný pro odpadní vodu ze zařizovacích předmětů
  (nad 45°C není PVC vhodné)
• spoje musí být tlakově odolné vodnímu sloupci dle typu čerpadla
  (nevhodné např. potrubí s gumovými spoji)
• spoje nesmí samovolně umožnit rozpojení potrubí

V případě že potrubí může být vystaveno teplotám nižším než 0°C, odstraňte tento problém vhodnou izolací potrubí - v některých případech je samotná izolace neúčinná, proto instalujte topný kabel.

PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ K PŘÍSTROJI:

• Na výstup čerpadla nasaďte širší stranou gumové hrdlo (B) a zajistěte jej šroubovací sponou (E).
• Do užšího konce hrdla (B) zasuňte odpadní trubku o vnějším průměru 32 mm a zajistěte sponou (E).

Při osazování hrdla (B) dbejte na to, aby klapka zpětného ventilu odpovídala poloze na obr. 2. Pro tento účel je nutno celý zpětný ventil vytáhnout z výstupu čerpadla a osadit jej dle požadované polohy hrdla (B).

VNĚJŠÍ DÍLY ČERPADLA SANIBROY ®

ČERPÁNÍ DO VÝŠKY nebo DO VÝŠKY A VZDÁLENOSTI:

Potřebujete-li splašky dopravit do výšky a současně do dálky, je třeba nejprve překonat převýšení a následně vzdálenost. Svislé potrubí musí vést co nejblíže čerpadlu kolmo vzhůru (max 0,5m od středové osy čerpadla), bez úhybů, do potřebné výšky. Pro tuto část odpadního potrubí použijte trubky z vhodného materiálu a správného průměru (viz. odstavec Odpadní výtlačné potrubí). Po dosažení nejvyššího bodu pomocí oblouku přejděte z vertikálního potrubí na horizontální, které veďte s alespoň 0,5% spádem do příslušné hlavní kanalizace. Horizontální potrubí doporučujeme po cca 5-10 m rozšířit na dimenzi 40x1,8 mm (PVC) či jinou srovnatelnou (v případě použití jiného materiálu). Není to nutné, ale lepší pro odtok splašků. Ať již toto učiníte, nebo ne, po dosažení maximální čerpací vzdálenosti ve vztahu k výšce čerpání (viz. nákres čerpací výška/vzdálenost), musí horizontální potrubí splňovat požadavky normální samospádové kanalizace (dle příslušných norem). Pokud je na horizontálním potrubí nutno provést ohyby, zvyšte spád tohoto potrubí. Chcete-li předejít možnému problému s odsátím zbytkové vody z čerpadla, případně zvukovému efektu po ukončení čerpacího cyklu, instalujte v nejvyšším bodě výtlačného potrubí odvětrání (viz. odstavec Odvětrání …), nebo zvětšete průměr horizontálního potrubí.

Na nejnižším bodě výtlačného potrubí je vhodné instalovat výpustný/čistící segment (obr.5).

Veškeré ohyby na odpadním potrubí od čerpadla až po dosažení limitních hodnot čerpání (v případě, že v konkrétní instalaci není limitních hodnot dosaženo, až po zaústění do stávající kanalizace) musí být řešeny oblouky, nikoli 90° koleny ! viz. definice oblouku.

ČERPÁNÍ DO VZDÁLENOSTI (horizontální)

Pro horizontální čerpání platí stejné požadavky, jako pro horizontální část potrubí při čerpání do výšky a vzdálenosti.

NAPOJENÍ ODPADNÍHO POTRUBÍ DO KANALIZACE

PŘIPOJENÍ POTRUBÍ ZE ZAŘIZOVACÍCH PŘEDMĚTŮ:

VYUŽITÍ BOČNÍCH VSTUPŮ

• Odřízněte záslepku manžety (A) a osaďte manžetu širší stranou na boční vstup čerpadla, poté ji upevněte sponou (G).
• Do manžety zasuňte přívodní potrubí průměru 40 mm od zřizovacích předmětů a upevněte jej sponou (F).
• Pokud některý z bočních vstupů nepoužijete, uzavřete jej zátkou (C), nebo postupujte dle bodu 1. bez uříznutí záslepky.

Těsnění na ucpávce doporučujeme namazat kluzným prostředkem pro pryžové části, v žádném případě nepoužívejte minerální oleje a vazelíny.

VYUŽITÍ HORNÍCH VSTUPŮ

• Odřízněte víčko horního vstupu. Řez pečlivě začistěte, žádné plastové piliny ani kousky plastu z víka přístroje nesmí vniknout do přístroje.
• Odřízněte záslepku manžety (A) a osaďte manžetu širší stranou na vstup čerpadla, poté ji upevněte sponou (G).
• Do manžety zasuňte přívodní potrubí průměru 40 mm od zřizovacích předmětů a upevněte jej sponou (F).

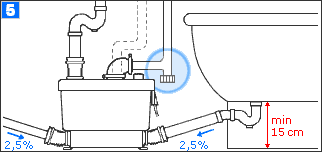

PŘIPOJENÍ VANY NEBO SPRCHY

Podmínkou spolehlivé funkce čerpadla je minimální vzdálenost dna vany či sprchové vaničky od podlahy, na níž stojí čerpadlo, 15 cm. Dodržujte minimální 2,5% spád odpadního potrubí ze zařizovacích předmětů, napojených na SANIVITE ®.

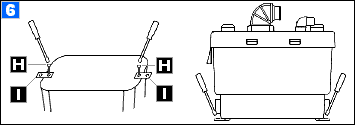

PŘIPEVNĚNÍ ČERPADLA:

Připevnění čerpadla k podlaze je vhodné provést při instalaci v obytných přívěsech, lodích a na místech, kde hrozí samovolné posouvání přístroje.



ODVĚTRÁNÍ SYSTÉMU ČERPADLA:

Při zanedbání údržby čerpadla dochází k nadměrnému usazování vodního kamene a odpadních sedimentů v přístroji. Tato skutečnost může způsobit zápach pocházející z odvětrávacího otvoru čerpadla. Pokud se chcete tohoto jevu vyvarovat (vyskytuje se jen zřídka), proveďte odvětrání systému čerpadla, nebo instalujte adaptér s uhlíkovým filtrem (není součástí dodávky čerpadla).

Odvětrávací otvor naleznete pod víčkem odvětrání, na víku čerpadla. Na tento otvor nasaďte adaptér s uhlíkovým filtrem, nebo pomocí přechodky (není součástí dodávky čerpadla) napojte odvětrávací potrubí o minimálním průměru 32mm a maximální délce 3 metry. Napojení musí být odpojitelné z důvodu demontáže přístroje. Zakončení odvětrání proveďte do volného prostoru vně objektu v dostatečné vzdálenosti od obytných částí domu, nebo do odvětrání kanalizace o minimálním průměru 100mm. Odvětrání instalujte se spádem směrem k čerpadlu a s použitím oblouků po celé délce potrubí. Odvětrávací potrubí musí být zcela průchozí a na jeho vyústění nesmí docházet k podtlaku, nebo přetlaku - všechny tyto skutečnosti mají vliv na správnou funkci čerpadla. Odvětrání instalujte z tvarově pevných trubek (např.PVC nebo CU), aby nemohlo docházet ke zlomení potrubí. V žádném případě nepoužívejte hadice! V případě použití adaptéru s uhlíkovým filtrem, je nutné po určité době filtr vyměnit za nový, filtr lze zakoupit v autorizovaném servisu sanitárních čerpadel SFA SANIBROY ®. Instalace odvětrání nenahrazuje pravidelnou kontrolu a čištění přístroje.

ÚPRAVA TVRDOSTI VODY:

Zejména v místech s vyšší tvrdostí vody je vhodné instalovat na vodovodní potrubí (přivádějící vodu do zařizovacích předmětů napojených na čerpadlo) zařízení na úpravu tvrdosti vody. Tím omezíte usazování vodního kamene v čerpadle a sedimentů nabalujících se na usazený vodní kámen, případně minimalizujete možnost poruchy způsobenou vodním kamenem.
Toto opatření nenahrazuje pravidelnou kontrolu a čištění čerpadla, pouze minimalizuje možnost poškození způsobenou zvýšeným usazováním vodního kamene.

ELEKTRICKÁ INSTALACE:

Čerpadlo SANIVITE ® je spotřebič třídy I.

Čerpadlo není určeno k umístění v zónách 1 a 2 definovaných prostorů v koupelnách a sprchách dle ČN 332000-7-701. To platí pro čerpadlo i pro umístění zásuvky k jeho připojení na elektrický rozvod. Čerpadlo lze instalovat v zóně 3 koupelny dle ČN 332000-7-701 (min. 0,6 m od okraje vany či sprchové vaničky) a ve všech jiných prostorách. Čerpadla smějí být připojena na samostatný elektrický rozvod, který odpovídá platným českým normám a předpisům (ČN 332000-4-41 a normy související). V případě, že spotřebič je umístěn v koupelně, musí být elektrický obvod spotřebiče chráněn proudovým chráničem s jmenovitým vybavovacím proudem nepřesahujícím 30mA.

Zásuvku pro připojení zařízení musí instalovat oprávněný kvalifikovaný pracovník při respektování příslušných norem! Připojení čerpadla k el. síti smí být provedeno až po ukončení vlastní instalace přístroje!

Hnědý	fáze
Modrý	nula
Zeleno-žlutý	ochranný vodič

Vodiče síťového přívodu jsou barevně označeny takto:

UVEDENÍ PŘÍSTROJE DO PROVOZU:

Po dokončení instalace pusťte vodu do zařizovacího předmětu. SANIVITE ® se spouští automaticky. Doba čerpacího cyklu trvá dle množství přitékající vody, dle čerpací výšky a vzdálenosti - obecně by měl mít pulzující chod. V případě, že přístroj pracuje déle, zkontrolujte výšku a vzdálenost čerpání a průchodnost odpadního potrubí. Poté uveďte do provozu ostatní zařizovací předměty a prověřte těsnost propojovacího potrubí. Pokud čerpadlo pracuje opakovaně správně, je instalace ukončena.

 NAHORU

PROVOZ ZAŘÍZENÍ

Zařizovací předměty připojené na SANIVITE ® se používají stejným způsobem, jako zařizovací předměty připojené na standardní kanalizaci.

Čerpadlo SANIVITE ® je určeno pro čerpání odpadní vody z výše uvedených zařizovacích předmětů. Odpady jako chemikálie (kyseliny, žíraviny, chlorové prostředky, oleje, barvy apod.), tampony, textilie, písek, kameny a další pevné předměty, mohou způsobit poruchu funkce či součásti přístroje, na kterou se nevztahuje záruka.

Zařizovací předměty připojené na SANIVITE ® musí být vybaveny vlastními uzávěry přívodu vody, které je třeba uzavřít při přerušení dodávky el. proudu. Před delší nepřítomností uživatele či delším přerušením dodávky el. proudu je nutno uzavřít hlavní přívod vody a otevřít armatury připojených zařizovacích předmětů. Po odčerpání zbytkové vody, armatury uzavřete a odpojte přístroj od elektrické sítě.

Při překročení limitní teploty uvnitř motoru přístroje, tepelná pojistka přístroj vypne. Po cca jedné hodině, kdy dojde k ochlazení, automaticky obnoví provoz čerpadla. K této situaci může dojít např. při čerpání horké vody v rozsahu překračujícím omezení daná tímto návodem (viz. graf průtoková rychlost), nebo při trvalém nepřerušovaném chodu motoru způsobeném ucpáním odpadního potrubí či vnitřních čerpacích rozvodů přístroje. Při neodstranění příslušné závady a následném opakovaném vypínání a zapínání tepelné pojistky hrozí její porucha a následné neopravitelné poškození elektromotoru přístroje.

ČIŠTĚNÍ ČERPADLA:

Níže uvedené čištění nenahrazuje pravidelnou kontrolu a čištění čerpadla v odborném servisu, vodní kámen a nadměrné usazeniny nečistot nelze odstranit mechanickým způsobem, aniž by nedošlo k poškození dílů čerpadla, nepokoušejte se je proto odstranit, požádejte o odstranění vodního kamene a nadměrných nečistot v autorizovaném servisu sanitárních čerpadel.

Není dovoleno používat prostředky na bázi kyselin, rozpouštědla, žíraviny, louh a prostředky obsahující chlor (čističe odpadů). Pro čištění přístroje od případných sedimentů či mastnoty doporučujeme použít vlažnou vodu obsahující běžný neagresivní čistící prostředek.

POSTUP PŘI ČIŠTĚNÍ PŘÍSTROJE:

• Uzavřít armatury připojených zařizovacích předmětů.
• Vytáhnout elektrickou zástrčku ze zásuvky.
• Nalít 1l čistícího prostředku nebo octa do zařizovacího předmětu
  (v případě čistícího prostředku 1 litr vlažné vody s čistícím prostředkem).
• Spláchnout čistící prostředek do čerpadla malým množstvím vody a nechat 2 hodiny působit.
• Připojit zástrčku el. proudu do zásuvky.
• Otevřít armaturu a propláchnout systém 20ti - 30ti litry vody.

Počet čistících procesů závisí na tvrdosti vody či míře sedimentu. Toto čištění doporučujeme provádět 2x ročně.
Pravidelnou kontrolu a čištění sanitárního čerpadla v odborném servisu doporučujeme 1x ročně - ve velmi zatěžovaných prostorách častěji.

Při jakémkoli zásahu do čerpadla vždy odpojit přívod el. proudu V žádném případě neprovádějte zásahy na přívodním el.kabelu, motoru a tlakové komoře se spínačem. V případě potřeby takového zásahu, se vždy obraťte na odborný autorizovaný servis sanitárních čerpadel SFA SANIBROY ®.

DEMONTÁŽ A MONTÁŽ DÍLŮ ČERPADLA:

DEMONTÁŽ:

Před demontáží vždy uzavřete veškeré přívody vody a odpojte přístroj od el. proudu vytažením vidlice ze zástrčky !

• Vypusťte výtlačné odpadní potrubí.
• Odpojte přívodní potrubí ze zařizovacích předmětů.
• Odpojte povolením spony (E) odpadní potrubí od hrdla (B).
• Povolte spodní sponu (E) a sejměte výstupní hrdlo (B).
• Vytáhněte zpětný ventil (díl č.21) z výstupní trubky (díl č.8).
• Vmáčkněte horní část výstupní trubky (díl č.8) dovnitř přístroje.
• Pomocí šroubováku opatrně sejměte víko nádrže
  (je pouze zacvaknuto zámky).
• Odšroubujte šrouby uchycení motoru na nádrži přístroje.
• Nyní opatrně vtlačte do nádrže průchodku el.kabelu a kabel protáhněte otvorem.
  V tomto okamžiku vyjměte motor z nádrže přístroje.

ČIŠTĚNÍ VNITŘNÍHO VÝSTUPNÍHO SYSTÉMU:

• Zbavte motor nánosu sedimentu.
• Sejměte kryt čerpacího kola (díl č.11) pootočením doleva (proti směru hodinových ručiček) a vyčistěte vnitřní výstupní trubku (díl č.8), prostor uložení čerpacího kola (díl č.10) a zpětný ventil (díl č.21).
• Vyčistěte nádrž přístroje.
• Osaďte zpět kryt čerpacího kola a vnitřní výstupní trubku.

- další postup viz. montáž.

MONTÁŽ:

• Postupujte v obráceném pořadí kroků demontáže.
• Po dokončení montáže otevřete armatury zařizovacích předmětů a zkontrolujte těsnost připojení a funkci přístroje.
• V případě problému kontaktujte odborný servis čerpadel SFA SANIBROY ®.

Přívod el. proudu smí být zapojen až po úspěšném dokončení montáže přístroje.

pro snazší nasazení víka nádoby doporučujeme těsnění (díl č.2b) namazat kluzným prostředkem na pryžové části, v žádném případě nepoužívejte minerální oleje a vazelíny, pryžové části budou nenávratně poškozeny!.

NEJBĚŽNĚJŠÍ ZÁVADY

Většina závad má jen několik málo příčin:

Instalace v rozporu s návodem:	Používání v rozporu s návodem:
Chybně:  zvolený typ čerpadla,  provedená instalace výtlačného odpadního potrubí od čerpadla,  instalované přívodní odpadní potrubí,  napojení zařizovacích předmětů,  umístění čerpadla, . . .	Splachování tvrdých a nerozpustných předmětů, chemikálií, barev, apod.

Jejich odstranění záleží na stupni poškození přístroje a šikovnosti uživatele (nutno uvážit možné poranění uživatele, nebo poškození přístroje neznalostí demontážního, montážního postupu a následující nutné výměny poškozených dílů).

Závada	Příčina	Odstranění
motor hučí, neotáčí se, voda není odčerpávána	cizí těleso blokuje čerpací kolo	sejmout víko přístroje a odstranit cizí těleso
motor pracuje nepřetržitě a nevypíná	ucpané odpadní potrubí či vnitřní čerpací potrubí	zprůchodnit odpadní potrubí, sejmout víko přístroje a zprůchodnit vnitřní čerpací potrubí
přístroj samovolně zapíná	netěsní armatury, netěsní zpětná klapka	opravit netěsnost armatur, zkontrolovat zpětnou klapku

 NAHORU

ZÁRUKA

Na sanitární čerpadlo SANIVITE ® poskytujeme záruku 2 + 1 rok na náhradní díly. Při instalaci nebo revizi instalace naší firmou (tj. Servis sanitárních čerpadel, Jaroslav Řezáč & Milan Hurt)
se záruka prodlužuje na 3 roky, za předpokladu dodržení podmínek uvedených v záručním listě a provedení instalace a provozování čerpadla dle návodu na sanitární čerpadlo.

V záruční době není dovoleno sanitární čerpadlo otvírat, nebo s ním jakýmkoliv způsobem manipulovat. Sanitární čerpadlo musí být instalováno a používáno v souladu s návodem v opačném případě zaniká záruka na čerpadlo a provedené opravy! Při porušení záručních podmínek vám nemůžeme zaručit správnou a spolehlivou funkci sanitárního čerpadla.

Další návody:    Vyber návod SANIBROY do 1.7.2005 SANIBROY Silence /PDF/ SANITOP do 1.7.2005 SANITOP Silence /PDF/ SANIPLUS do 1.7.2005 SANIPLUS Silence /PDF/ SANIPRO do 1.7.2005 SANIPRO Silence /PDF/ SANIPACK /PDF/ SANIPACK PLUS /PDF/ SANISHOWER /PDF/ SANIDOUCHE (SANISHOWER) SANIVITE do 1.7.2005 SANIVITE Silence /PDF/ SANISPEED Silence /PDF/ SANICOM /PDF/ SANICOM 2 /PDF/ SANICONDENS /PDF/ SANICONDENS Best/PDF/ SANICONDENS Mini/PDF/ SANICONDENS CLIM Deco/PDF/ SANICONDENS CLIM Pack/PDF/ SANICONDENS CLIM Mini/PDF/ SANICOMPACT 43 /PDF/ SANICOMPACT 43 ECO+ /PDF/ SANICOMPACT 43 WO /PDF/ SANICOMPACT PRO /PDF/ SANICOMPACT PRO WO /PDF/ SANICOMPACT STAR /PDF/ SANIWALL PRO /PDF/ SANIBEST /PDF/ SANIBEST PRO /PDF/ SANIBEST do 1.7.2005 SANICUBIC PRO /PDF/ SANICUBIC CLASSIC /PDF/ SANICUBIC 1 /PDF/ SANIALARM /PDF/ SFA ANTIKALK /PDF/ SFA ANTIKALK DELTA 70 /PDF/ DELTA 80 /PDF/ SANIMATIC WC /PDF/ SANIMATIC LV /PDF/ TRAYMATIC INT /PDF/ TRAYMATIC Extern /PDF/ SANIACCESS 1 /PDF/ SANIACCESS 2 /PDF/ SANIACCESS 3 /PDF/ SANIACCESS Pump /PDF/

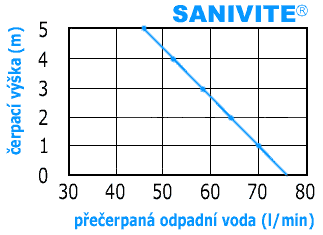

TECHNICKÁ DATA

Použití: vana, sprcha, umyvadlo, myčka, pračka, dřez

Max. výška čerpání	5 m
Max. délka čerpání	50 m
Příkon	350 W
Napětí	230 V
Max. teplota splašků	cca 90° C  *
El. krytí	IP 44
Hmotnost	7,3 kg
Hladina hluku	44 dBA
El. klasifikace	třída I

* V časovém úseku do 2min. - např. vyprázdnění vody z jednoho pracího cyklu.

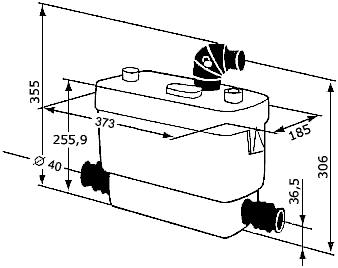

ROZMĚRY

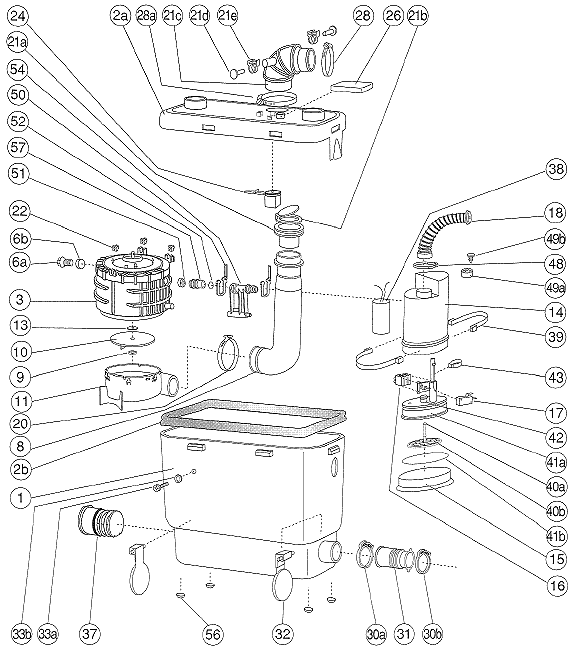

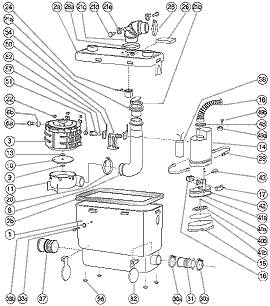

ROZKRESLENÍ

CERTIFIKACE



---
