Návod pro instalaci a používání sanitárního čerpadla

Děkujeme, že se zajímáte o profesionální výrobek firmy SFA SANIBROY ®, která je na celém světě v tomto oboru špičkou s více než 50ti letou tradicí.

Toto čerpadlo se od 1.7.2005 jmenuje SANISHOWER ®



POPIS

  SANIDOUCHE ® je speciální sanitární čerpadlo určené k odčerpávání splašků ze sprchy a umyvadla používaných v domácnostech (obr. 1), eventuelně pro kondenzáty z klimatizačních jednotek. Malá velikost a nízká spínací hladina čerpadla umožňují instalaci přímo pod sprchovou vaničku. Možná je samozřejmě i instalace vedle ní. V případě instalace pod vaničku je třeba počítat s montážním otvorem pro přístup k čerpadlu (obr.5). Pro správnou funkci čerpadla je třeba respektovat graf průtoková rychlost a nákres poměru čerpací výška/vzdálenost.

SANIDOUCHE ® je možno instalovat vedle vaničky nebo pod sprchovou vaničku.

Splachujte jen vodu z umývání. Čerpadlo nelze používat jako domovní výlevku nebo odpadkový koš. V opačném případě hrozí vážné poškození sanitárního čerpadla. Čerpadlo není určeno pro veřejné sprchy či pro zařízení s větším přítokem vody než 15 l/min.



INSTALACE

ODPADNÍ VÝTLAČNÉ POTRUBÍ:

Pro zhotovení odpadního tlakového potrubí doporučujeme použít trubky CU-měděné, nebo plastové-PVC 32x1,8 mm.
Použití jiných materiálů je možné za předpokladu, že tento materiál splňuje následující požadavky:

• na materiál je vydáno platné "Prohlášení o shodě" s určením pro odvod splašků
• jeho vnitřní průměr je minimálně 20 mm (v případě použití měděných trubek označuje údaj 20 mm minimální vnější průměr trubky) a vnější průměr současně 28 mm nebo 32 mm (pro vertikální čerpání či pro počátek potrubí v případě pouze horizontální čerpání)
• materiál je pevný (nesmí docházet k průhybům)
• materiál zachovává stejný vnitřní průměr v celé délce odpadního potrubí
  (nejsou povoleny ani nerovnosti ve spojích jednotlivých částí potrubí způsobené svařováním či jiným způsobem spojování)
• materiál je uvnitř hladkostěnný
• materiál umožňuje řešit ohyby oblouky, nikoli koleny 90° - viz. definice oblouku
  (možné je oblouk vytvořit segmentově s využitím kolen 45°)
• materiál je teplotně odolný pro odpadní vodu ze zařizovacích předmětů
• spoje potrubí musí být tlakově odolné vodnímu sloupci dle typu čerpadla
• spoje nesmí samovolně umožnit rozpojení potrubí

V případě že potrubí může být vystaveno teplotám nižším než 0°C, odstraňte tento problém vhodnou izolací potrubí - v některých případech je samotná izolace neúčinná, proto instalujte topný kabel.

ČERPÁNÍ DO VÝŠKY nebo DO VÝŠKY A VZDÁLENOSTI

Potřebujete-li splašky dopravit do výšky a současně do dálky, musíte nejprve překonat převýšení a následně vzdálenost. Svislé vedení musíte vést co nejblíže čerpadlu kolmo vzhůru (max 0,5m od středové osy čerpadla), bez úhybů, do potřebné výšky. Pro tuto část odpadního potrubí použijte trubky o vnitřním průměru min. 20 mm. Po dosažení nejvyššího bodu pomocí oblouku přejděte z vertikálního potrubí na horizontální, které veďte s alespoň 1% spádem do příslušné, Vámi zvolené, hlavní kanalizace. Horizontální potrubí doporučujeme rozšířit na dimenzi 40x1,8 mm (PVC), či jinou srovnatelnou (v případě použití jiného materiálu). Není to nutné, ale doporučené pro lepší odtok splašků. Ať již toto učiníte, nebo ne, po dosažení maximální čerpací vzdálenosti ve vztahu k výšce čerpání (viz. nákres čerpací výška/vzdálenost), musí horizontální potrubí splňovat požadavky normální samospádové kanalizace (dle příslušných norem). Pokud je na horizontálním potrubí nutno provést ohyby, doporučujeme, pokud je to možné, zvýšit spád potrubí.

Veškeré ohyby na odpadním potrubí od čerpadla až po dosažení limitních hodnot čerpání (v případě, že v konkrétní instalaci není limitních hodnot dosaženo, až po zaústění do stávající kanalizace) musí být řešeny oblouky, nikoli 90° koleny ! - viz. definice oblouku

ČERPÁNÍ DO VZDÁLENOSTI (horizontální)

V tomto případě je zpětný ventil (díl F) instalován horizontálně (šipka na zpětném ventilu musí ukazovat směrem čerpání). Pro připojení čerpadla se zpětným ventilem použijte měděnou trubku o průměru 22 mm v potřebné délce. Další postup napojení odpadního potrubí je stejný jako v případě čerpání do výšky. Pro vlastní odpadní potrubí pak platí stejné požadavky, jako pro horizontální část odpadního potrubí při čerpání do výšky a vzdálenosti.

VNĚJŠÍ DÍLY ČERPADLA SANIBROY ®

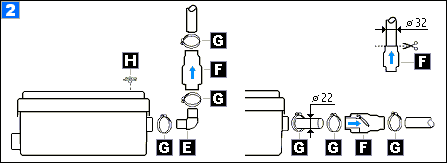

PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ K PŘÍSTROJI:

• Napojte díl E na otvor pro odpad a upevněte hadicovou sponou (díl G).
• Upravte výstup ze zpětného ventilu (díl F) podle průměru odpadního potrubí.
• Napojte upravený zpětný ventil (díl F) na druhý konec dílu E a upevněte jej sponou (díl G). Šipka na zpětném ventilu musí ukazovat nahoru.
• Do zpětného ventilu zasuňte odpadovou trubku a upevněte zbývající sponou (díl G).

V případě umístění čerpadla pod sprchovou vaničkou je možné dle nutnosti použít postup napojení pro horizontální čerpání. Do zpětného ventilu (bod "4" postupu) pak připojte oblouk.

NAPOJENÍ ODPADNÍHO POTRUBÍ DO KANALIZACE:

PŘIPOJENÍ SPRCHY A UMYVADLA (nebo jiného zařizovacího předmětu):

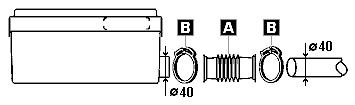

Vlastní napojení splašků ze sprchy se provede trubkou průměru 40 mm, která se připojí pomocí manžety (díl A). Manžeta se upevní Herbie sponami (díl B). Pro připojení umyvadla je třeba zvolit jeden ze vstupů na bocích čerpadla (viz.obr.1). Naznačený otvor je třeba vyříznout a zbavit případných otřepů. Do takto připraveného otvoru se osadí gumová průchodka (díl C). Tuto průchodku před jejím osazením upravte dle dimenze přívodu splašků do umyvadla. Při použití přívodu 32 mm odřízněte část pro připojení 40 mm (obr. 3). Na průchodku nasaďte hadicovou sponu 32/50 (díl D), do průchodky zasuňte přívodní trubku a hadicou sponu utáhněte.

Zobrazit detail napojení odpadního potrubí od sprchy na čerpadlo.

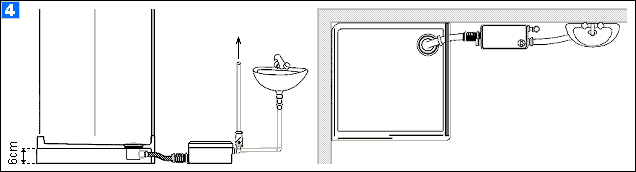

Podmínkou spolehlivé funkce čerpadla je minimální vzdálenost dna sprchové vaničky od podlahy, na které stojí čerpadlo, 6 cm (obr. 4).

INSTALACE VEDLE SPRCHOVÉ VANIČKY:

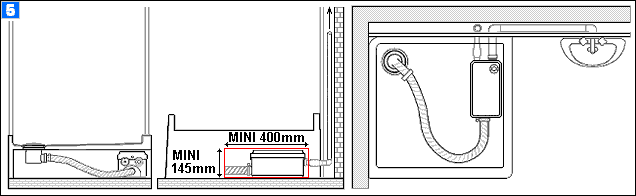

INSTALACE POD SPRCHOVOU VANIČKU:

Výškový rozdíl mezi dnem sprchové vaničky a podlahou musí být alespoň 145 mm a dostatek volného prostoru pro umístění čerpadla. Pro přístup k čerpadlu musí být, podle jeho umístění pod vaničkou, zhotoven montážní otvor o minimálních rozměrech 400x145 mm. Pro připojení odpadu ze sprchy v tomto případě doporučujeme použít flexibilní napojení.

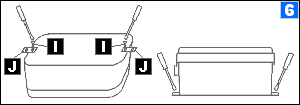

PŘIPEVNĚNÍ ČERPADLA:

Připevnění čerpadla k podlaze je vhodné provést při instalaci v obytných přívěsech, lodích a na místech, kde hrozí samovolné posouvání přístroje.

ÚPRAVA TVRDOSTI VODY:

Zejména v místech s vyšší tvrdostí vody je vhodné instalovat na vodovodní potrubí (přivádějící vodu do zařizovacích předmětů napojených na čerpadlo) zařízení na úpravu tvrdosti vody. Tím omezíte usazování vodního kamene v čerpadle a sedimentů nabalujících se na usazený vodní kámen, případně minimalizujete možnost poruchy způsobenou vodním kamenem.
Toto opatření nenahrazuje pravidelnou kontrolu a čištění čerpadla, pouze minimalizuje možnost poškození způsobenou zvýšeným usazováním vodního kamene.

ELEKTRICKÁ INSTALACE:

Čerpadlo SANIDOUCHE ® je spotřebič třídy I.

Místo pro napojení čerpadla na elektrický rozvod musí být připojení umístěno minimálně 0,6 m od sprchy (ČSN 332000-7-701). Připojení na elektrický rozvod musí být připojeno napevno. Spotřebič smí být připojen na elektrický rozvod, který odpovídá platným českým normám a předpisům (ČSN 332000-4-41 a normy související). V případě, že spotřebič je umístěn v koupelně, musí být elektrický obvod spotřebiče chráněn proudovým chráničem s jmenovitým vybavovacím proudem nepřesahujícím 30mA.

Připojení na elektrický rozvod smí provádět pouze osoba s příslušnou elektrikářskou kvalifikací! Připojení smí být provedeno až po ukončení vlastní instalace přístroje!

Hnědý	fáze
Modrý	nula
Zeleno-žlutý	ochranný vodič

Vodiče síťového přívodu jsou barevně označeny takto:

UVEDENÍ PŘÍSTROJE DO PROVOZU:

• Zkontrolujte elektrické zapojení přístroje.
• Zkontrolujte těsnost připojení přívodu splašků ze zařizovacích předmětů do čerpadla a těsnost odpadního potrubí.
• Zkontrolujte funkci čerpadla při maximální povolené teplotě (45°C) a provozním přítoku splašků ze zařizovacích předmětů.

 NAHORU

PROVOZ ZAŘÍZENÍ

Bude-li čerpadlo delší dobu používání pro teplejší vodu než 45°C, nebo bude-li trvalý přítok vody větší než 15 l/min, tepelná ochrana čerpadla z bezpečnostních důvodů vypne přístroj a po cca jedné hodině, kdy dojte k ochlazení, automaticky obnoví provoz. Zařizovací předměty připojené na SANIDOUCHE ® musí být vybaveny vlastními uzávěry přívodu vody, které je třeba uzavřít v případě přerušení dodávky elektrického proudu nebo delší nepřítomnosti uživatele. Před delším přerušením dodávky elektrického proudu či při delší nepřítomnosti uživatele je nutno uzavřít hlavní přívod vody, otevřít armatury připojených zařizovacích předmětů. Po odčerpání zbytkové vody se armatury uzavřou a přístroj odpojí od přívodu elektrického proudu.

ČIŠTĚNÍ ČERPADLA:

Níže uvedené čištění nenahrazuje pravidelnou kontrolu a čištění čerpadla v odborném servisu, vodní kámen a nadměrné usazeniny nečistot nelze odstranit mechanickým způsobem, nepokoušejte se je odstranit, dochází k mechanickému poškození dílů čerpadla, požádejte o odstranění vodního kamene a nadměrných nečistot v autorizovaném servisu sanitárních čerpadel.

Není dovoleno používat prostředky na bázi kyselin, rozpouštědla, žíraviny, louh a prostředky obsahující chlor (čističe odpadů). Pro čištění přístroje od případných sedimentů či mastnoty doporučujeme použít vlažnou vodu obsahující čistící prostředek.

POSTUP PŘI ČIŠTĚNÍ PŘÍSTROJE:

• Odpojit přívod elektrického proudu.
• Vpravit do čerpadla 0,75 l octa a 2,5 l vody.
• Nechat působit 2 hodiny.
• Připojit přívod elektrického proudu.

Při čištění čerpadla od hrubých nečistot (písek apod.) je nutno sejmout víko přístroje.

Postupujte následujícím způsobem:

• Uzavřete přívody vody k připojeným zařizovacím předmětům.
• Odpojte přívod elektrického proudu (v tomto případě jističem).
• Odpojte přívodní kabel čerpadla od el.rozvodu.
• Odpojte odpad od umyvadla či sprchy .
• Vypusťte vodu z vertikálního odpadového potrubí
  (odpojením potrubí od zpětného ventilu).
• Odpojte napojení zpětného ventilu od čerpadla (díl E nebo měděná trubka 22 mm).
• Sejměte víko (je zacvaknuta za výstupky na krabici čerpadla).
• Vmáčkněte do krabice gumovou průchodku kabelu.
• Vyjměte vlastní čerpadlo a opatrně jej vyčistěte spolu se zpětným ventilem a krabicí přístroje..
Sejměte kryt čerpadlového kola (pootočením) na spodku čerpadla a vyčistěte. Při zpětném osazení pozor na správnou polohu (drážka-špuntík). Otočení uzamkněte. Poté osaďte vlastní čerpadlo do správné polohy v krabici. Dále postupujte opačně, tj.od bodu "9" k bodu "1".

pro snazší nasazení víka nádoby doporučujeme těsnění namazat speciálním přípravkem na gumová těsnění - lubrikant, v žádném případě nepoužívejte oleje a vazelíny, zvláště ne minerální, pryžové části budou nenávratně poškozeny. Při uzavírání víka dbejte správné polohy těsnění.

Pravidelnou kontrolu a čištění sanitárního čerpadla doporučujeme 1x ročně - ve velmi zatěžovaných prostorách častěji.

Při jakémkoli zásahu do čerpadla vždy odpojit přívod el. proudu. V žádném případě neprovádějte zásahy na přívodním el.kabelu, motoru a tlakové komoře se spínačem. Při jakémkoli potřebném zásahu či opravě, vyjma čištění, se obraťte na odborný autorizovaný servis sanitárních čerpadel SFA SANIBROY®.

 NAHORU

ZÁRUKA

Na sanitární čerpadlo SANIDOUCHE ® poskytujeme záruku 2 + 1 rok na náhradní díly. Při instalaci nebo revizi instalace naší firmou (tj. Servis sanitárních čerpadel, Jaroslav Řezáč & Milan Hurt)
se záruka prodlužuje na 3 roky, za předpokladu dodržení podmínek uvedených v záručním listě a provedení instalace a provozování čerpadla dle návodu na sanitární čerpadlo.

V záruční době není dovoleno sanitární čerpadlo otvírat, nebo s ním jakýmkoliv způsobem manipulovat. Sanitární čerpadlo musí být instalováno a používáno v souladu s návodem v opačném případě zaniká záruka na čerpadlo a provedené opravy! Při porušení záručních podmínek vám nemůžeme zaručit správnou a spolehlivou funkci sanitárního čerpadla.

Další návody:    Vyber návod Vyber návod SANIBROY do 1.7.2005 SANIBROY Silence /PDF/ SANITOP do 1.7.2005 SANITOP Silence /PDF/ SANIPLUS do 1.7.2005 SANIPLUS Silence /PDF/ SANIPRO do 1.7.2005 SANIPRO Silence /PDF/ SANIPACK /PDF/ SANIPACK PLUS /PDF/ SANISHOWER /PDF/ SANIDOUCHE (SANISHOWER) SANIVITE do 1.7.2005 SANIVITE Silence /PDF/ SANISPEED Silence /PDF/ SANICOM /PDF/ SANICOM 2 /PDF/ SANICONDENS /PDF/ SANICONDENS Best/PDF/ SANICONDENS Mini/PDF/ SANICONDENS CLIM Deco/PDF/ SANICONDENS CLIM Pack/PDF/ SANICONDENS CLIM Mini/PDF/ SANICOMPACT 43 /PDF/ SANICOMPACT 43 ECO+ /PDF/ SANICOMPACT 43 WO /PDF/ SANICOMPACT PRO /PDF/ SANICOMPACT PRO WO /PDF/ SANICOMPACT STAR /PDF/ SANIWALL PRO /PDF/ SANIBEST /PDF/ SANIBEST PRO /PDF/ SANIBEST do 1.7.2005 SANICUBIC PRO /PDF/ SANICUBIC CLASSIC /PDF/ SANICUBIC 1 /PDF/ SANIALARM /PDF/ SFA ANTIKALK /PDF/ SFA ANTIKALK DELTA 70 /PDF/ DELTA 80 /PDF/ SANIMATIC WC /PDF/ SANIMATIC LV /PDF/ TRAYMATIC INT /PDF/ TRAYMATIC Extern /PDF/ SANIACCESS 1 /PDF/ SANIACCESS 2 /PDF/ SANIACCESS 3 /PDF/ SANIACCESS Pump /PDF/

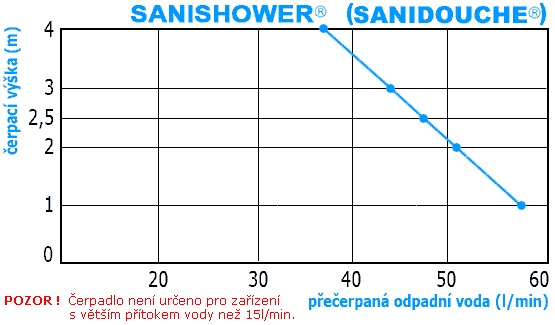

TECHNICKÁ DATA

Použití: 1 sprcha a 1 umyvadlo (případně jiná srovnatelná kombinace uvedených zařizovacích předmětů viz. POPIS).

Max. výška čerpání	4 m
Max. délka čerpání	50 m
Příkon	250 W
Napětí	230 V
Max. teplota splašků	45° C
El. krytí	IP 44
Hmotnost	3,5 kg
Hladina hluku	40 dB (A)
El. klasifikace	třída I

ROZMĚRY

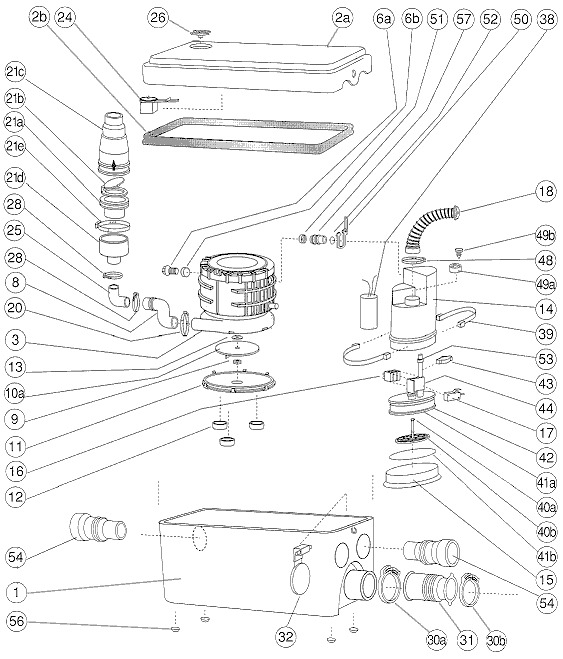

ROZKRESLENÍ

CERTIFIKACE



---
